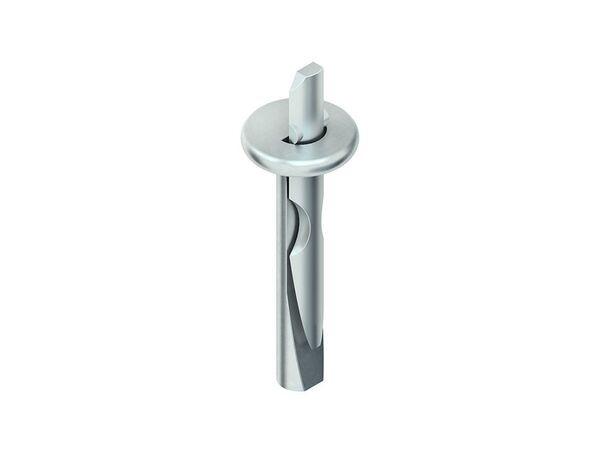

Deckennagel. Zulässige Lasten für zentrischen Zug, Querlast und Schrägzug unter jedem Winkel sowie Nagelkennwerte und Bauteilabmessungen für Betonfestigkeitsklassen = B 25 bzw. C 20/25 und = B 55 bzw. C 50/60. Bei der Bemessung ist der gesamte Zulassungsbescheid Nr.: ETA-07/0144 zu beachten! Anwendungsbereich: Der Dübel darf als Mehrfachbefestigung (sogenannte redundande Systeme) gemäß ETAG 001, Part 6 z.B. für die Verankerung abgehängter Decken, Wandbekleidungen, Rohrtrassen, Lüftungsleitungen usw. verwendet werden. Für den Außenbereich empfehlen wir Dübel aus Edelstahl. Technische Angaben: . zul. Last vom Einzelnagel : 2,4 kN zul. Biegemoment M (ohne Einwirkung einer Zuglast) : 3,08 Nm Bohrnenndurchmesser d(0) : 6 mm Schneidendurchmesser = : 6,4 mm Mindestbohrlochtiefe h(0) = : 40 mm Mindestverankerungstiefe h(v) = : 32 mm Achsabstand zwischen den äußeren Nägel benachbarter Nagelgruppen bzw. Einzelnägel az = : 200 mm Abstand der äußeren Nägel zum Bauteilrand ar = : 150 mm Mindestbauteildicke d = : 80 mm Dicke des Anbauteils t fix = : 3,5 mm Werkstoff : Stahl, galv. verzinkt nach DIN EN ISO 2081, blaupassiviert Zulassungs-Nr. : ETA-07/0144
