ABB PS3/12 Phasenschiene 3Ph.,12Pins,10qmm

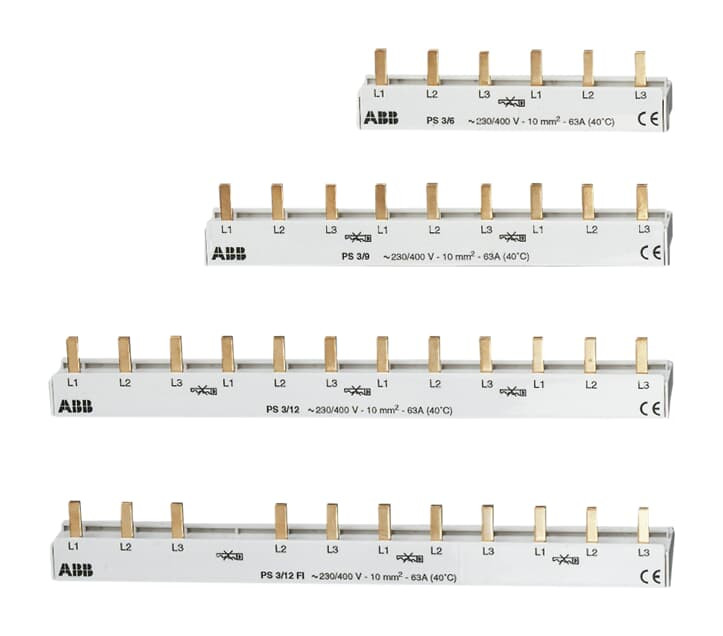

Product image may differ from original
ABB PS3/12 Phasenschiene 3Ph.,12Pins,10qmm
Item number: 02443870
Description
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
| Manufacturer / Brand | ABB |
| Item number | 02443870 |
| ABB item type | PS3/12 COMPACT |
| EAN | 4016779463607 |
| ABB item number | 2CDL231001R1012 |
| Minimum order quantity | 1 pcs |
| Verpackungseinheit | 30 |
| Gewicht | 0,1 |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Polzahl | 12 |
| Länge | 212 mm |
| Bedingter Bemessungskurzschlussstrom Iq | - kA |
| Bemessungsstoßspannung | 4 kV |
| Anzahl der Teilungseinheiten | - |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 17.5 mm |
| Kupfer-Gewicht | 10 kg/100st |
| Kupfer-Basis | 150,00 EUR/100kg |
| Ausführung des elektrischen Anschlusses | Stift |
All features and specifications subject to change without notice, delivery subject to availability, correction of errors and omissions excepted.
